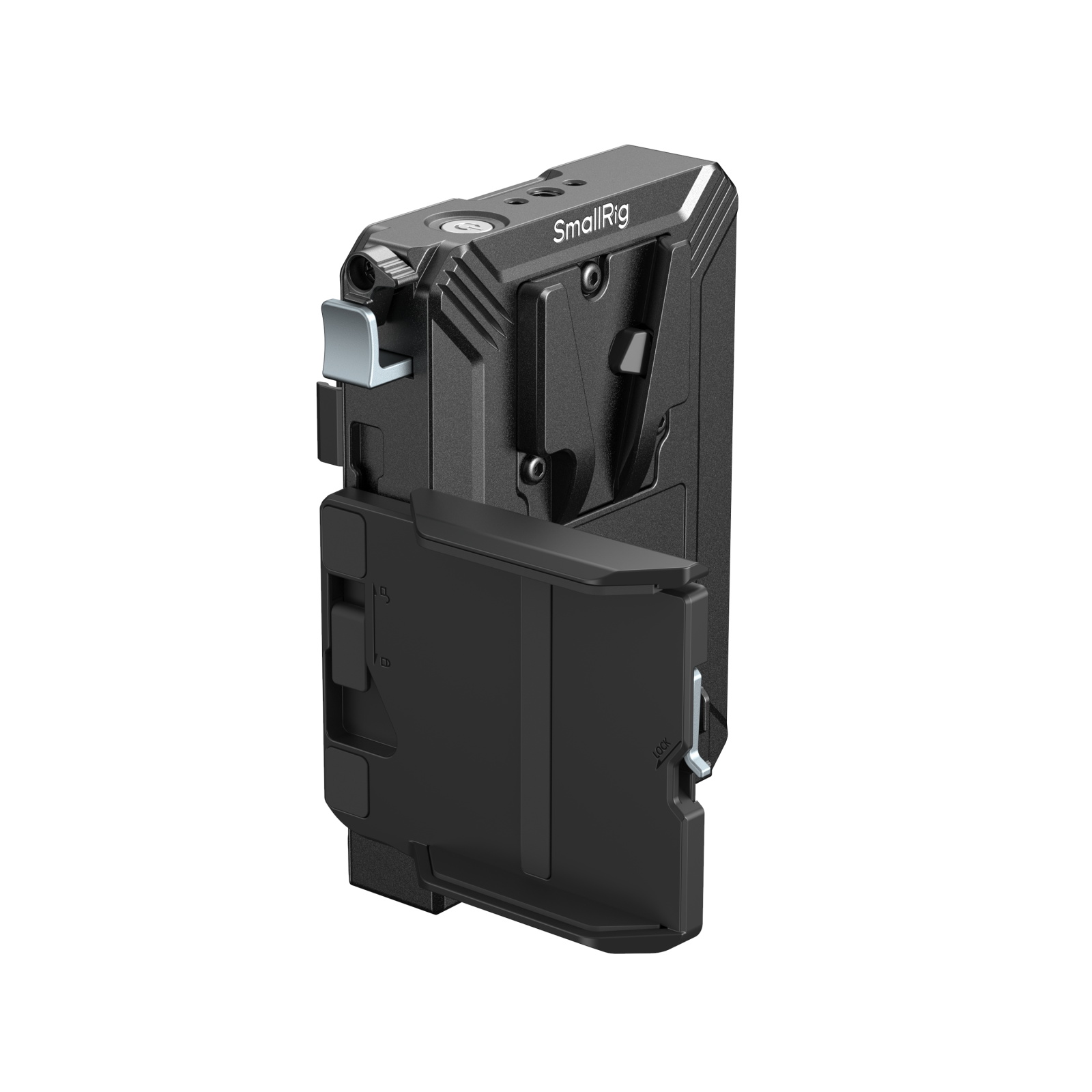

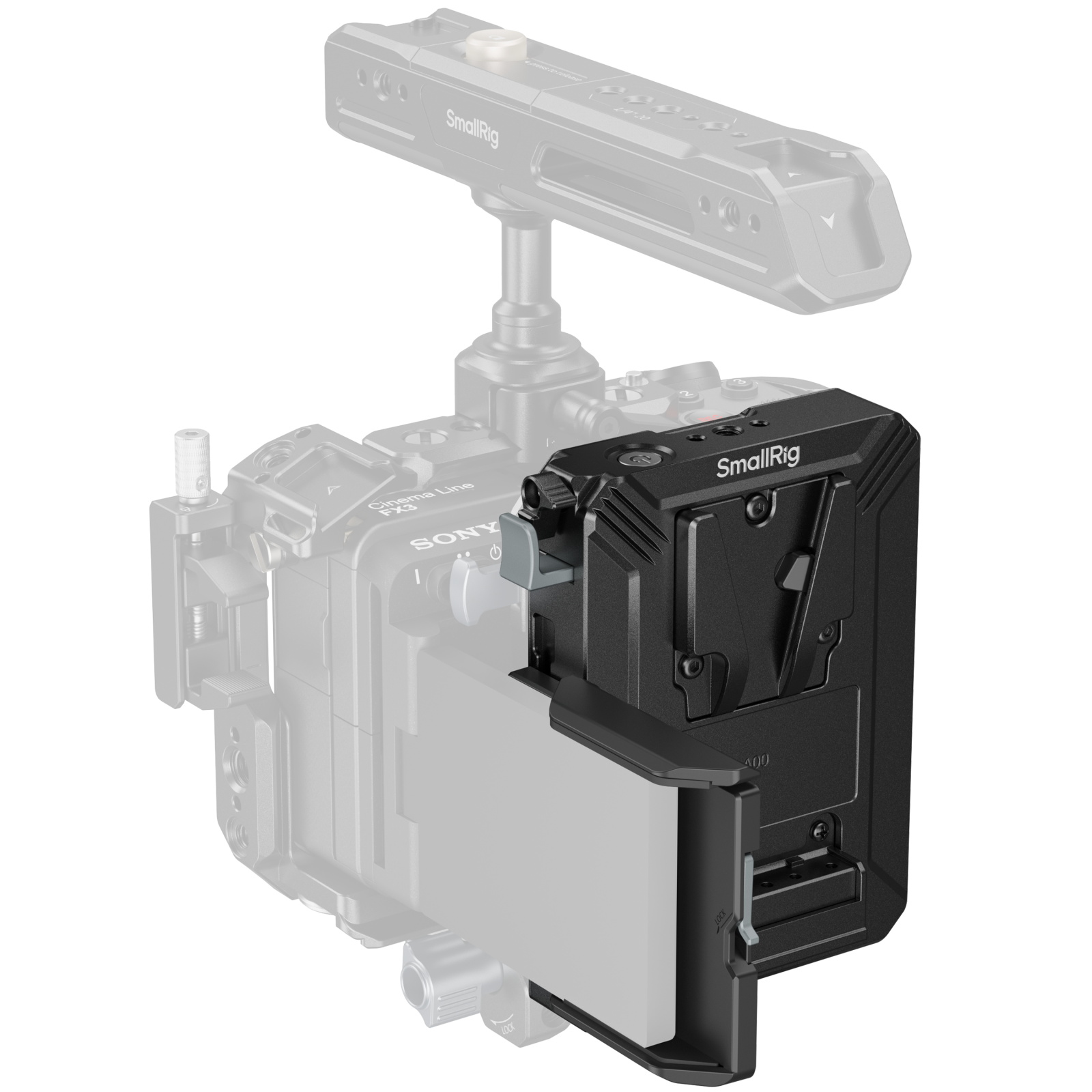

La SmallRig V-Mount Battery Mount Plate offre una soluzione essenziale per integrare le batterie V-mount nel tuo rig. Progettato per il montaggio rapido della batteria e per l’alimentazione di più dispositivi, questo sistema include una piastra per batteria V-mount e un protettore modulare per schermo LCD. La piastra si fissa saldamente ai rig compatibili, per sostituire rapidamente le batterie e mantenere l’alimentazione continua.

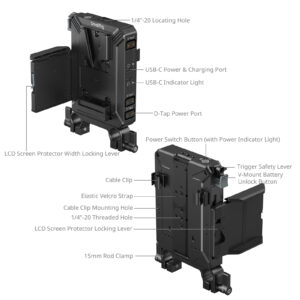

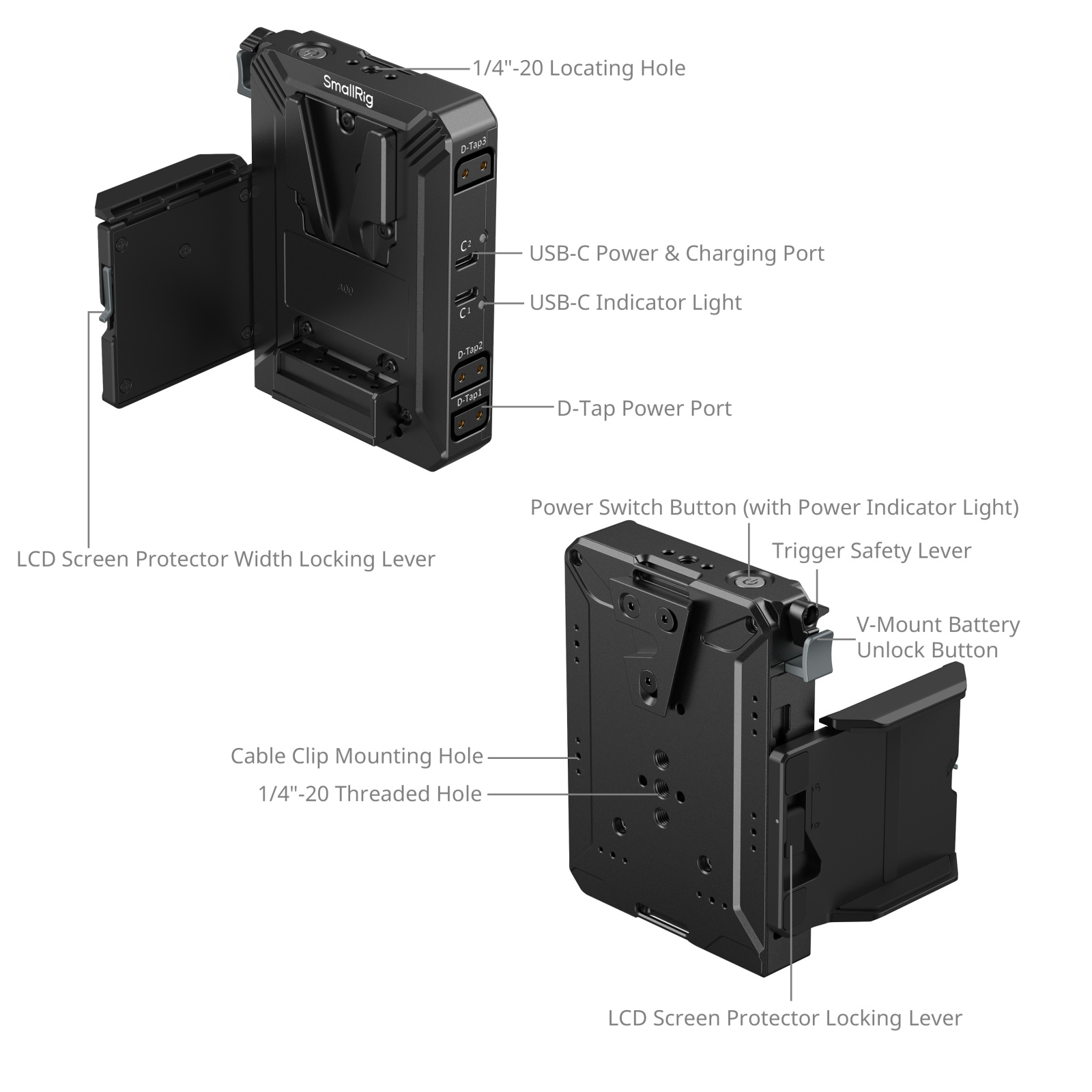

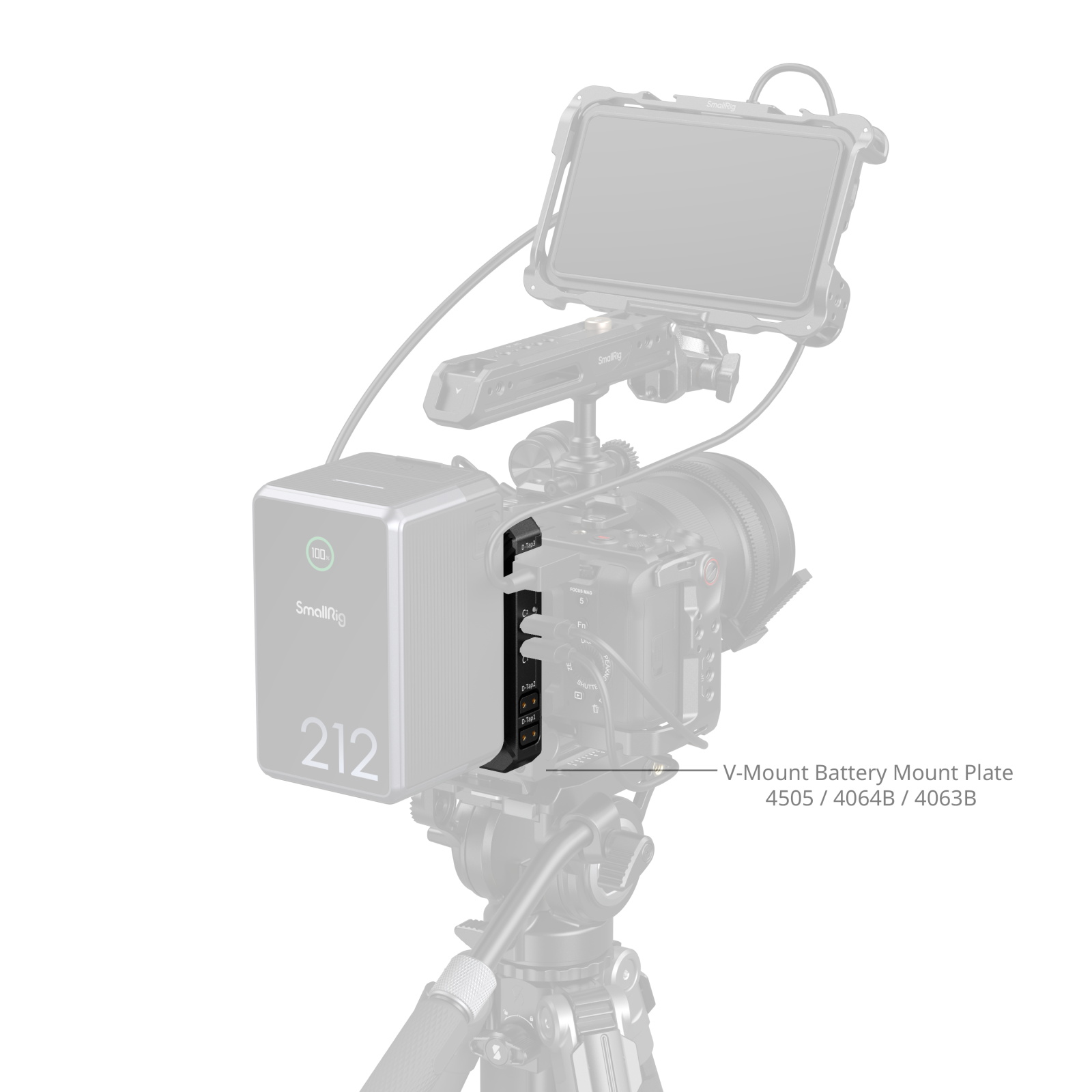

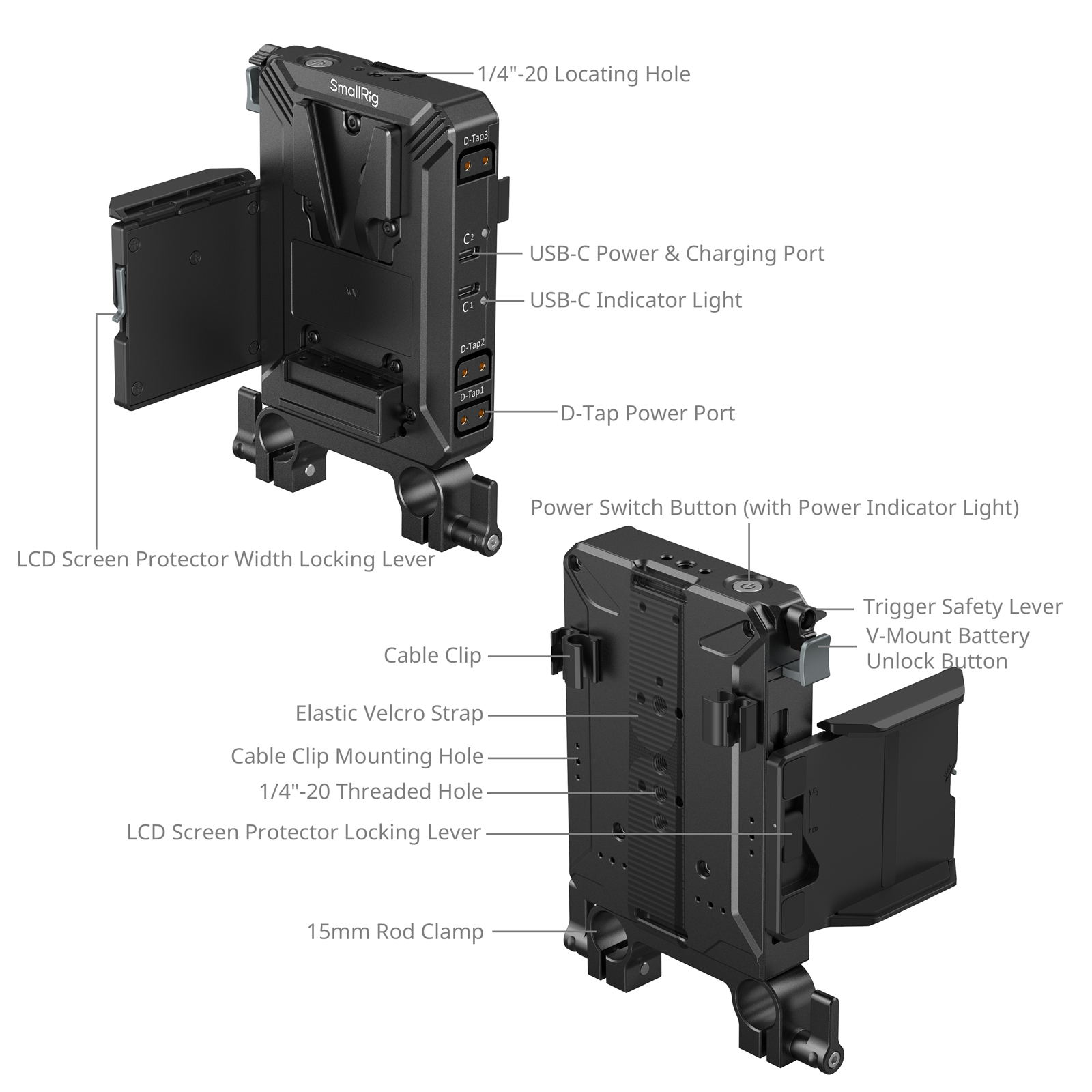

Le uscite di alimentazione, posizionate in modo strategico e comprendenti D-Tap e USB-C, ti permettono di alimentare più dispositivi contemporaneamente senza interferire con l’uso della camera o del top handle. La porta USB-C supporta fino a 65W di ingresso PD e funziona anche da caricabatterie per batterie V-mount. Una leva di sicurezza sul pulsante di sgancio della batteria evita sganci accidentali per un utilizzo sicuro.

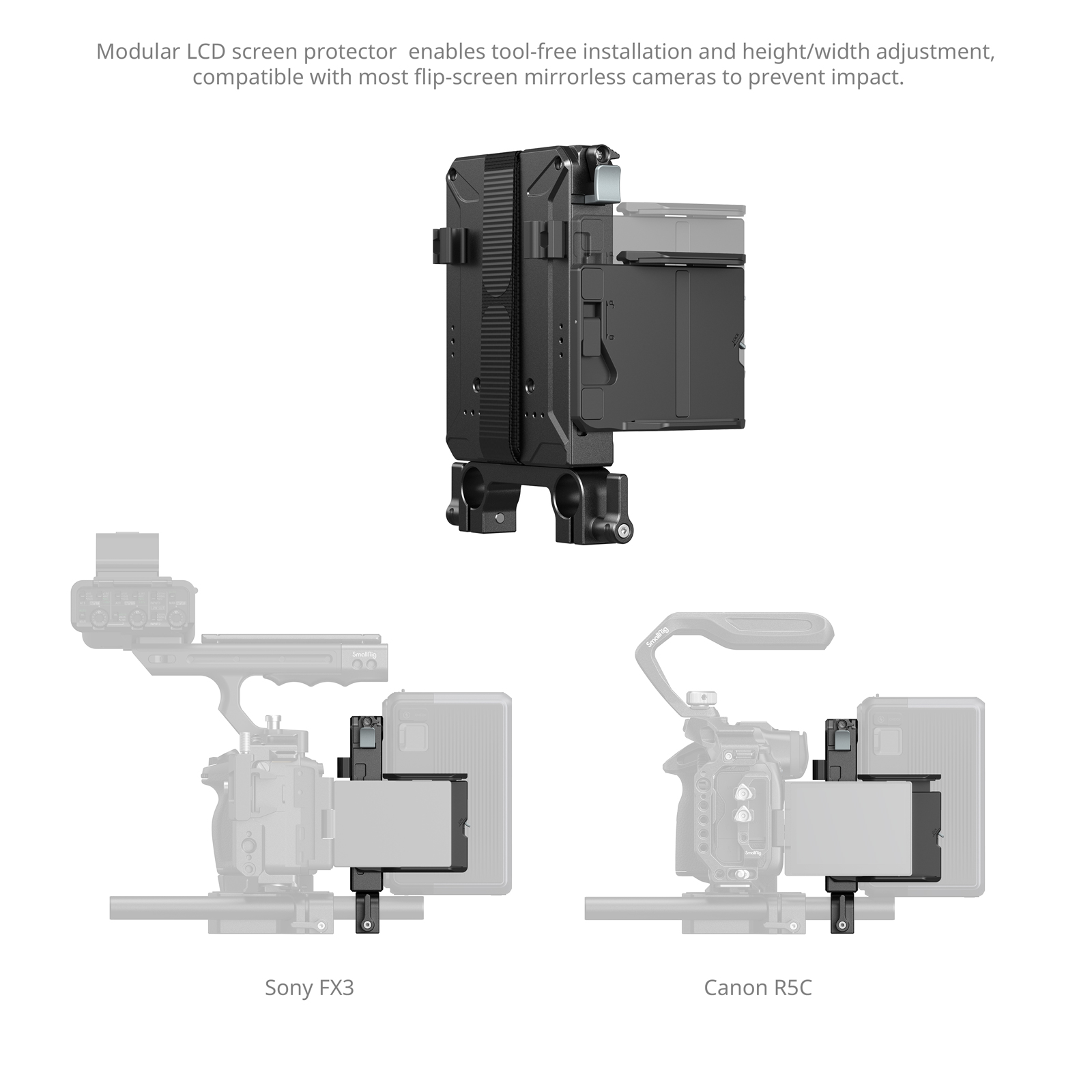

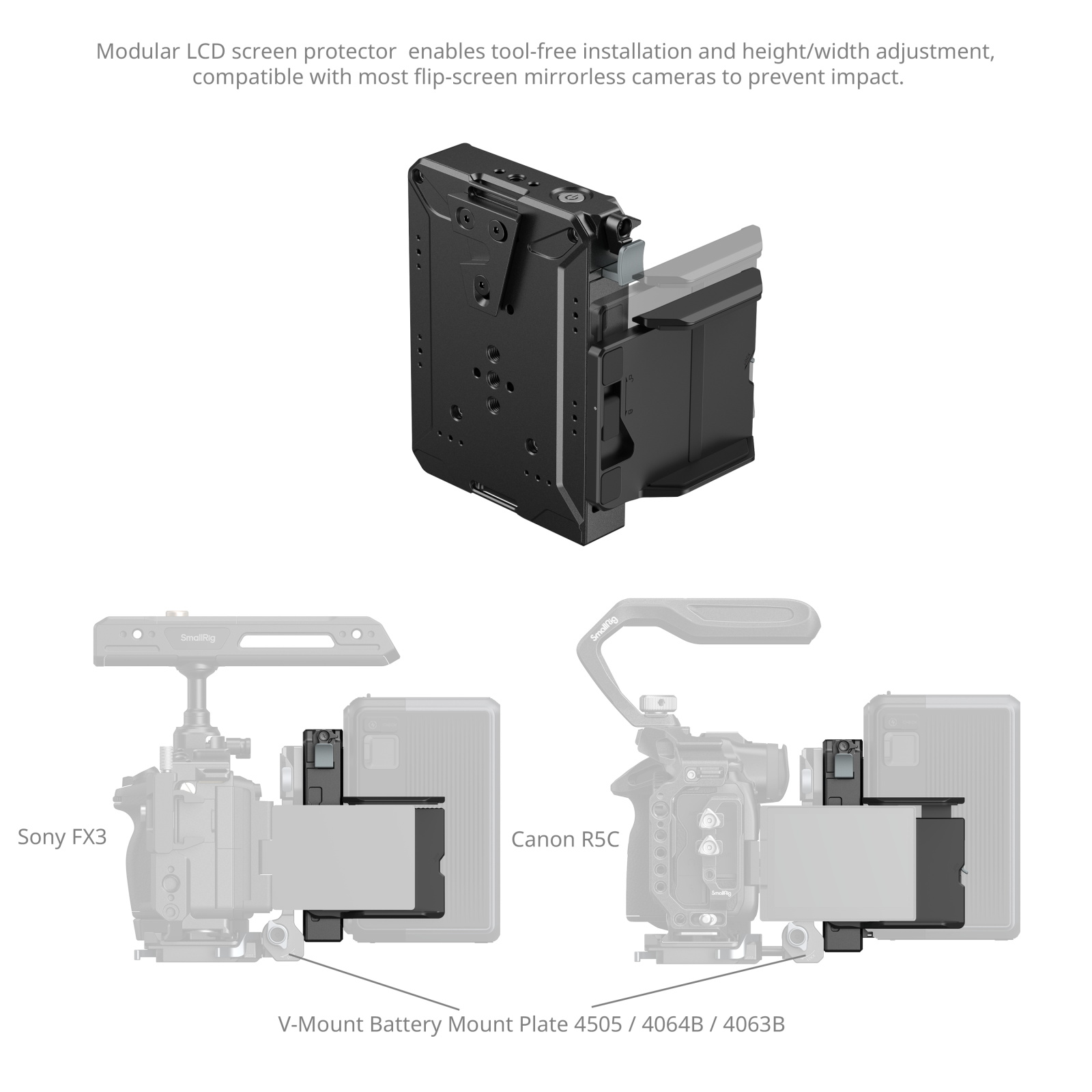

Il protettore modulare per schermo LCD ha altezza e larghezza regolabili senza attrezzi, si adatta alla maggior parte delle mirrorless con schermo ribaltabile e offre protezione dagli urti. Dotata di più fori filettati 1/4″-20 e fori di posizionamento, la piastra V-mount facilita il fissaggio di accessori come i magic arm (ID 3238B / 3873) per trasmettitori wireless e configurazioni professionali.

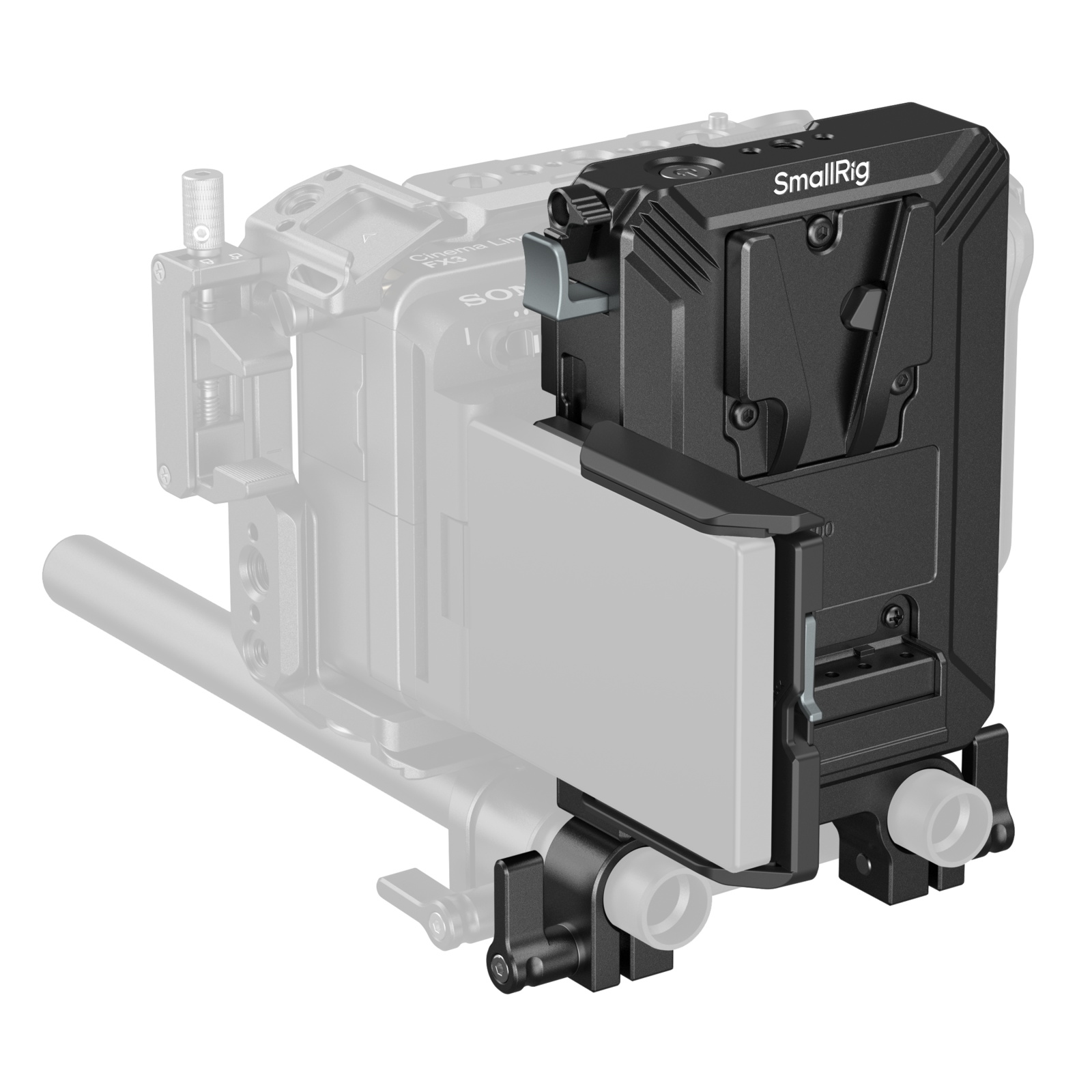

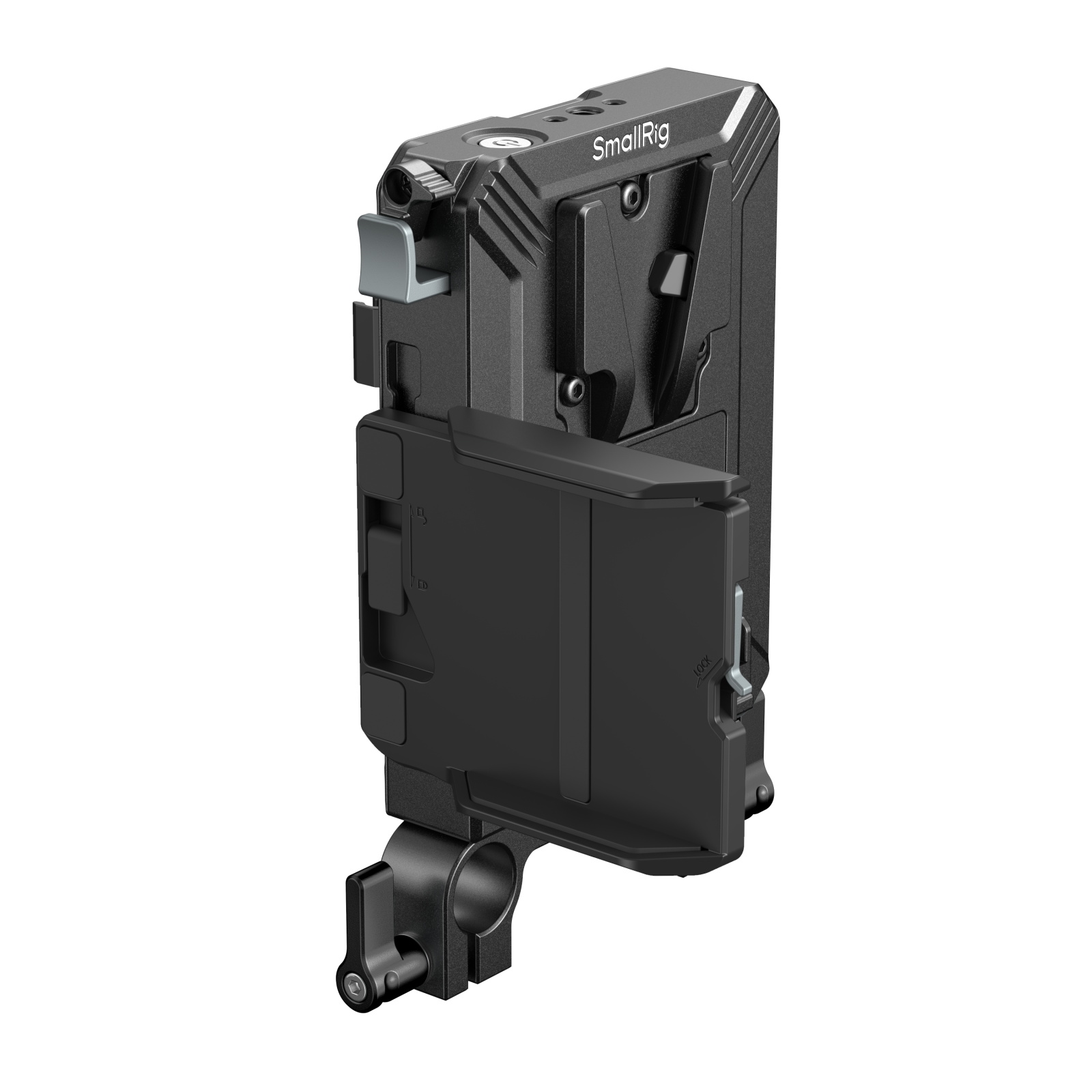

Inoltre, il V-Mount Battery Mount Plate Kit 5226 è pensato per i sistemi di rod LWS da 15mm e integra due morsetti per rod per un montaggio rapido, consentendo di creare un rig completamente alimentato direttamente sui rod.
Precauzioni:

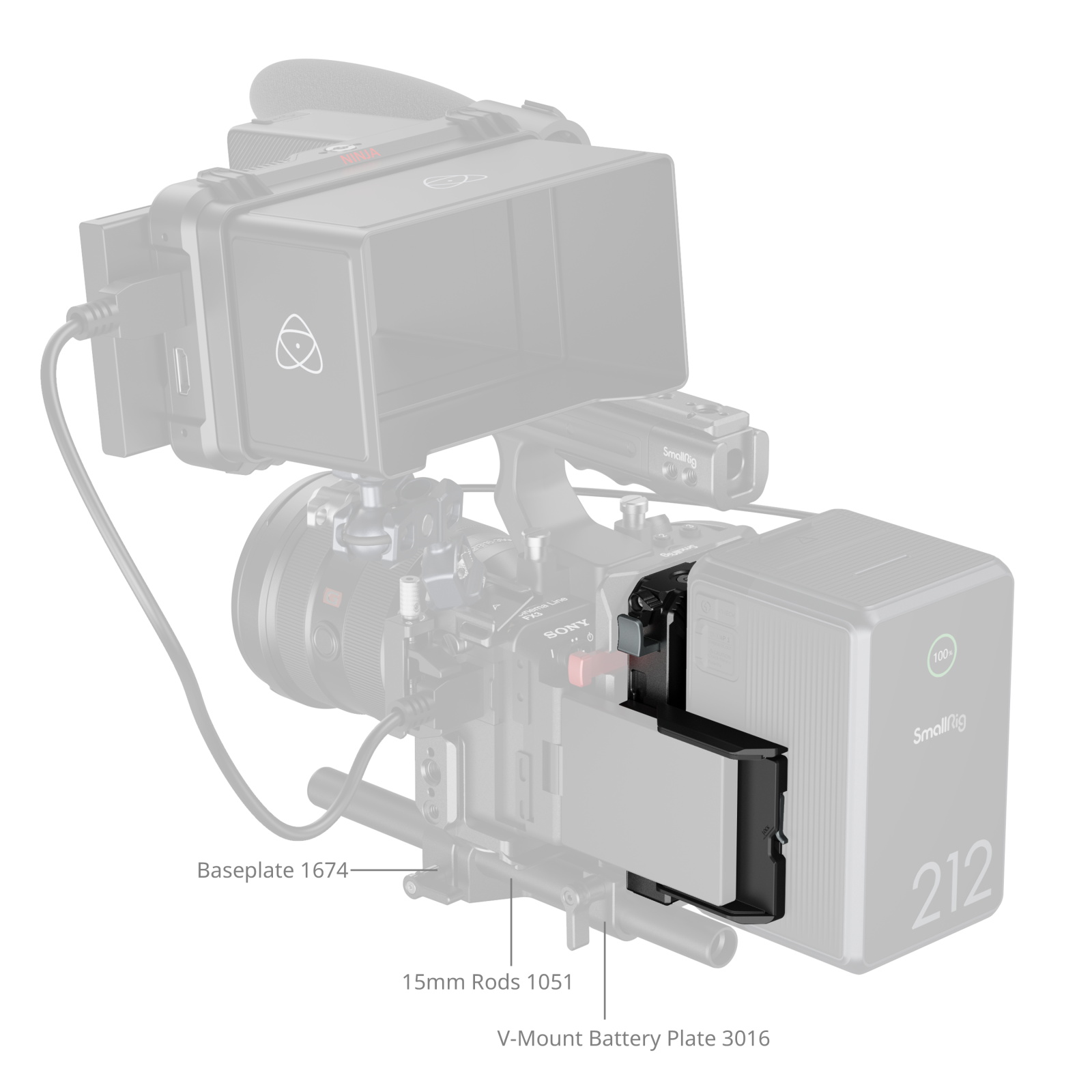

1.Quando usi il protettore per schermo LCD, la piastra batteria può accogliere batterie V-mount con larghezza fino a 80mm / 3.1″. Batterie V-mount SmallRig compatibili: 3579B / 4871 / 4872 / 3580B / 4929 / 4930 / 4292 / 4974 / 4608 / 4984 / 3581B / 4293. Ti consigliamo inoltre di usarla con baseplate LWS da 15mm compatte (come 1798, 1674, 3357, 1775, 4002, ecc.).
2.Se non riesci a installare correttamente la batteria V-mount, la leva di sicurezza potrebbe essere inserita. Per installare correttamente la batteria, disinserisci prima la leva di sicurezza.
3.Dopo l’uso o se non la utilizzi per un lungo periodo, rimuovi la batteria V-mount oppure tieni premuto il pulsante di accensione per 3 secondi per interrompere l’uscita di alimentazione.
4.L’uso di questo prodotto con l’accessorio 5365 o 5366 può compromettere la funzionalità del protettore per schermo.
Compatibilità
5226: rod LWS da 15mm
5228: accessori compatibili V-mount
Contenuto della confezione
5226:
Piastra per batteria V-Mount x 1
Doppio morsetto per rod da 15mm x 1
Protettore per schermo LCD x 1
Chiave a brugola x 1
Istruzioni d’uso x 1
Manuale utente x 1
5228:
Piastra di montaggio per batteria V-Mount x 1
Protettore per schermo LCD x 1
Istruzioni d’uso x 1
Manuale utente x 1
Specifiche
|
Modello
|
5226
|
5228
|
|
Batteria compatibile
|
Batteria V-Mount
|
|
Tensione della batteria V-Mount esterna
|
11.0V–16.8V
|
|
Capacità nominale della batteria consigliata
|
3500mAh–20000mAh / 14.8V (nominale)
|
|
D-Tap (solo uscita)
|
11.2V–16.8V / 8A (max)
(Per porta D-Tap: 8A max; tre porte combinate: 18A max)
|
|
Ingresso / uscita USB-C
|
USB-C1 uscita / ingresso: 5V ⎓ 3A, 9V ⎓ 3A, 12V ⎓ 3A, 15V ⎓ 3A, 20V ⎓ 3.25A; 65W (max)
USB-C2 uscita / ingresso: 5V ⎓ 3A, 9V ⎓ 3A, 12V ⎓ 3A, 15V ⎓ 3A, 20V ⎓ 3.25A; 65W (max)
|
|
|
PD3.0: 5V ⎓ 3A, 9V ⎓ 3A, 12V ⎓ 3A, 15V ⎓ 3A, 20V ⎓ 3.25A
QC2.0 / AFC: 5V ⎓ 3A, 9V ⎓ 3A, 12V ⎓ 3A
QC3.0: 5–12V ⎓ 3A
DCP 1.5A: 5V ⎓ 0.5–1.5A
PPS: 3.3–20V ⎓ 5A
APPLE 2.4A: 5V ⎓ 2.4A
|
|
Tensione di interruzione della scarica
|
11.2V (ha priorità la tensione di interruzione propria della batteria, a protezione dalla scarica eccessiva)
|
|
Temperatura di esercizio
|
In carica: 0°C–45°C / 32℉–113℉
In scarica: -15°C–60°C / 5℉–140℉
|
|
Temperatura e umidità di stoccaggio
|
Stoccaggio per un mese: -20°C–60°C / -4℉–140℉
Stoccaggio per tre mesi: -20°C–45°C / -4℉–113℉
Stoccaggio per un anno: -20°C–20°C / -4℉–68℉
(Ambiente umido)
|
|
Dimensioni del prodotto
|
138.5 x 107.4 x 83.0mm / 5.5 x 4.2 x 3.3in
|
112.0 x 95.5 x 79.5mm / 4.4 x 3.8 x 3.1in
|
|
Dimensioni della confezione
|
180.0 x 129.5 x 75.0mm / 7.1 x 5.1 x 3.0in
|
162.0 x 122.5 x 69.0mm / 6.4 x 4.8 x 2.7in
|
|
Peso del prodotto
|
310.8 ± 5.0g / 11.0 ± 0.2oz
|
266.0 ± 5.0g / 9.4 ± 0.2oz
|
|
Peso della confezione
|
419.4 ± 5.0g / 14.8 ± 0.2oz
|
362.2 ± 5.0g / 12.8 ± 0.2oz
|
|
Materiali
|
Lega di alluminio, acciaio inossidabile, silicone, PC+fibra di vetro
|
